Для труб діаметром понад DN800 пряма екструзія вимагає надзвичайно великих екструдерів, високих сил затиску та складних систем охолодження. Процес спірального намотування, коли профільний екструдер спочатку виробляє безперервну стрічку HDPE (квадратний або прямокутний порожнистий профіль), яку потім спірально накручують і зварюють оплавленням на обертовій оправці, пропонує очевидні переваги:
| Аспект | Пряма екструзія | Спіральна обмотка |
|---|---|---|
| Максимальний економічний діаметр | ~DN1200 | До DN4000 |
| Вартість інвестицій | Дуже високий | Помірний (2–3 екструдери) |
| Жорсткість кільця, гнучкість | Фіксується по товщині стінки | Регулюється за допомогою конструкції профілю |
| Витрата матеріалу (кг/м) | Вища (суцільна стіна) | Нижній (порожниста структура) |
| Використання перероблених матеріалів | Обмежений (≤20%) | До 100 % (з належним дизайном гвинта) |
Процес намотування також дозволяє регулювати структуру стінки труби в режимі реального часу, дозволяючи одній виробничій лінії виготовляти труби з кільцевими показниками жорсткості від SN4 (4 кН/м²) до SN16 (16 кН/м²) просто змінюючи крок намотування або розміри профілю.

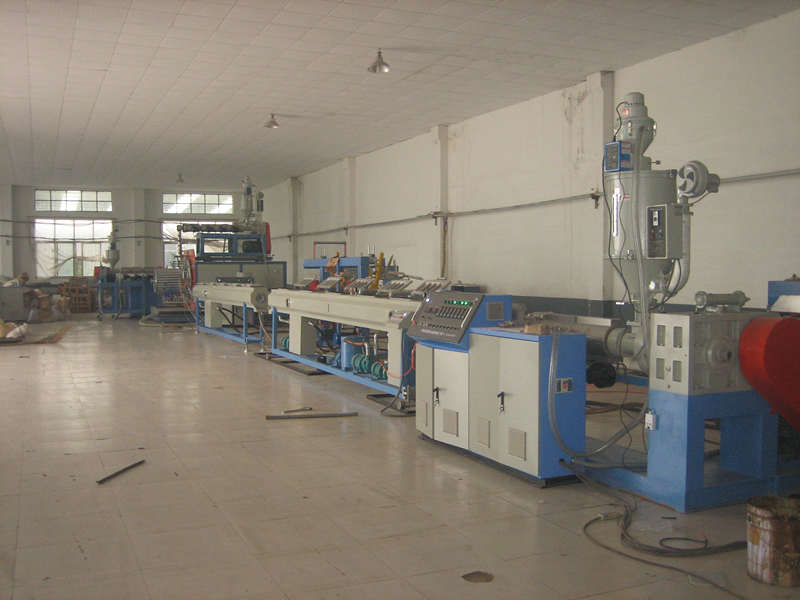

Повна виробнича лінія звивання труб великого діаметру зазвичай складається з наступних станцій:
Екструдер основного профілю – виробляє безперервну порожнисту стрічку (несуча конструкція).
Ко-екструдер (екструдер для розплавленого клею) – наносить розплавлений HDPE на точки зварювання для сплавлення сусідніх шарів стрічки.
Машина для формування спіральної намотки – багатоосьова обертова оправка, яка контролює діаметр і кут намотування труби.
Секція відпалу/охолодження – забезпечує зняття напруги та стабільність розмірів.
Автоматична відрізна пила – виконує поточний розріз на вказану клієнтом довжину.
Центральна система керування PLC – синхронізує всі екструдери, намотувальну каретку та відведення.
У наведеній нижче таблиці підсумовано найпоширеніші комерційно доступні моделі з параметрами, отриманими від провідних китайських і європейських виробників обладнання (значення типові; остаточні характеристики залежать від налаштувань постачальника).
| Код моделі | Діапазон зовнішнього діаметра труби (мм) | Основний екструдер | Екструдер розплаву | Встановлена потужність (кВт) | Максимальна продуктивність (кг/год) | Типове застосування |
|---|---|---|---|---|---|---|
| WR‑800 | 200 – 800 | SJ65/34 (гвинт 65 мм, 34 L/D) | SJ55/34 | ~210 | 380 – 420 | Каналізаційні відгалуження, житлова каналізація |
| WR‑1200 | 300 – 1200 | SJ80/34 | SJ65/34 | ~320 | 530 – 570 | Міські магістралі, очисні споруди |
| WR‑2200 | 800 – 2200 | SJ90/38 (з високим крутним моментом) | SJ65/34 | ~430 – 460 | 720 – 850 | Дощоприймачі, промислова охолоджуюча вода |
| WR‑3000 | 1200 – 3000 | SJ120/38 (двоступенева декомпресія) | SJ80/34 | ~530 – 560 | 880 – 950 | Великі водостоки, перехресні річкові сифони |
| WR‑4000 | 1800 – 4000 | SJ150/38 + примусове годування | SJ90/34 | ~680 – 720 | 1100 – 1250 | Мега‑проекти, прохідні труби |
Примітка. Усі моделі вище працюють із максимальною швидкістю лінії 0,5–1,2 м/хв залежно від діаметра труби та товщини стінки. Кут намотування регулюється від 50° до 85° для оптимізації жорсткості кільця в порівнянні з осьовою міцністю.
Окрім основних параметрів, наступні інженерні деталі визначають, чи буде ваша лінія безперебійно працювати протягом десятиліття чи стане кошмаром для обслуговування.
Для конкурентоспроможного виробництва здатність переробляти постіндустріальний перемелений (100% пластівців) не підлягає обговоренню. шукати:
Системи приводу з високим крутним моментом і низькою швидкістю (ефективність коробки передач > 95%).
Двоступінчасті декомпресійні шнеки з бар’єрною секцією – це запобігає утворенню перемичок і забезпечує однорідне плавлення навіть при подачі змінного розміру.
Тверде наплавлення (наприклад, покриття з карбіду вольфраму) на наконечниках гвинтів – продовжує термін служби при обробці абразивних перероблених матеріалів.
Параметр для перевірки: Потужність плавлення зі 100% повторним подрібненням має становити щонайменше 85 % від швидкості первинного матеріалу (багато дешевих конструкцій падають до 60%).
Формуюча оправка повинна підтримувати концентричність у межах ±0,5 мм для труб DN2000. Основні характеристики:
Кількість приводних осей: ≥ 4 незалежні осі з сервоприводом (радіальне розширення, осьовий рух, обертання дорна та напрямна стрічки).
Гідравлічний тиск затиску: регулюється від 0,5 до 2,5 МПа, щоб забезпечити належне зварювання плавленням без пошкодження порожнистого профілю.
Система швидкої зміни діаметра: час налаштування без використання інструментів ≤ 30 хвилин для змін діаметра в межах того самого діапазону моделей.
Хоча більшість постачальників пропонують ПЛК Siemens S7‑1500 або Allen-Bradley, важливою особливістю є незалежна синхронізація з подвійним екраном – головний екструдер і каретка для намотування повинні мати окремі панелі оператора, але обмінюватися даними через високошвидкісну промислову шину Ethernet (PROFINET або EtherCAT). Це дозволяє:
Незалежне обрізання швидкості при зміні діаметра.
Автоматична компенсація крутного моменту при зміні товщини стінки труби.
Реєстрація даних у режимі реального часу (включно з температурою розплаву, тиском і крутним моментом обмотки) для повного відстеження.
Добре сконфігурована намотувальна лінія не обмежується стандартними спіральними трубами з двома стінками. За допомогою правильного допоміжного інструменту він може виробляти:
Труби з потрійною стінкою – для надвисокої кільцевої жорсткості (SN16) за допомогою внутрішнього та зовнішнього гофрованого шару.
Ребристі (Т-типу) профільні труби – для зменшення ваги при збереженні SN8.
Труби з суцільною стінкою – якщо гладкий внутрішній отвір необхідний для застосування з високим потоком (коефіцієнт Меннінга n ≤ 0,009).
Перехід між цими профілями зазвичай вимагає заміни лише екструзійної матриці профілю та регулювання кроку намотування – 2-годинна операція для досвідченої бригади.
| Стаття витрат | Типовий діапазон | Підказка щодо оптимізації |
|---|---|---|
| Базова ціна машини (WR‑2200) | 380 000 – 480 000 доларів США (FOB) | Порівняйте матеріал гвинта (азотована сталь і біметал) |
| Монтаж і введення в експлуатацію | 8 – 12% від вартості машини | Виберіть постачальників, які пропонують навчання на місці протягом 2 тижнів |
| Енергоспоживання | 180 – 250 кВт/год труби | Шукайте інвертори на всіх двигунах (стандартні в лінійках специфікацій ЄС) |
| Інструмент (плашки та оправки) | 15 000 – 30 000 доларів США за діаметр | В упаковці договірна стартовий набір (3 діаметра). |
| Річний бюджет утримання | 3-5% від вартості покупки | Зосередьтеся на запчастинах для заводного редуктора – найдовший термін виконання |
Прогнозується, що до 2030 року світовий ринок труб ПНД зростатиме на 5,8 % CAGR завдяки заміні застарілої інфраструктури водопостачання та нових індустріальних парків. Для виробників виграшною стратегією є:
Інвестуйте в лінію принаймні на один діаметр вище вашого поточного найбільшого замовлення – наприклад, WR‑3000, якщо ви в основному продаєте DN2000 – щоб отримати несподівані можливості для великих тендерів.
Вимагайте заводського приймального випробування (FAT) з використанням власної суміші перероблених матеріалів, а не лише первинних гранул, щоб перевірити ефективність шнека в реальних умовах.
Надайте пріоритет постачальникам, які пропонують віддалену діагностику (контролери, готові до IoT) – це скорочує час простою на 40% згідно з нашим польовим досвідом.
Машини для намотування труб ПНД великого діаметруце складна, але добре зрозуміла технологія. Ключ до прибуткової інвестиції полягає не в найяскравіших цифрах у заголовках, а в конструкції гвинтів для вторинної сировини, точності формування оправки та синхронізації системи керування. Використовуйте наведені вище таблиці параметрів і технічні контрольні точки як контрольний список закупівель. Оцінюючи постачальників, завжди вимагайте дані процесу (профіль температури плавлення, питоме споживання енергії та допуск на діаметр) із фактичного виробничого циклу, а не просто брошури.
